TAKAYA APT-1600FD-SL – 10 FLYING PROBES für unschlagbar schnelle Präzision

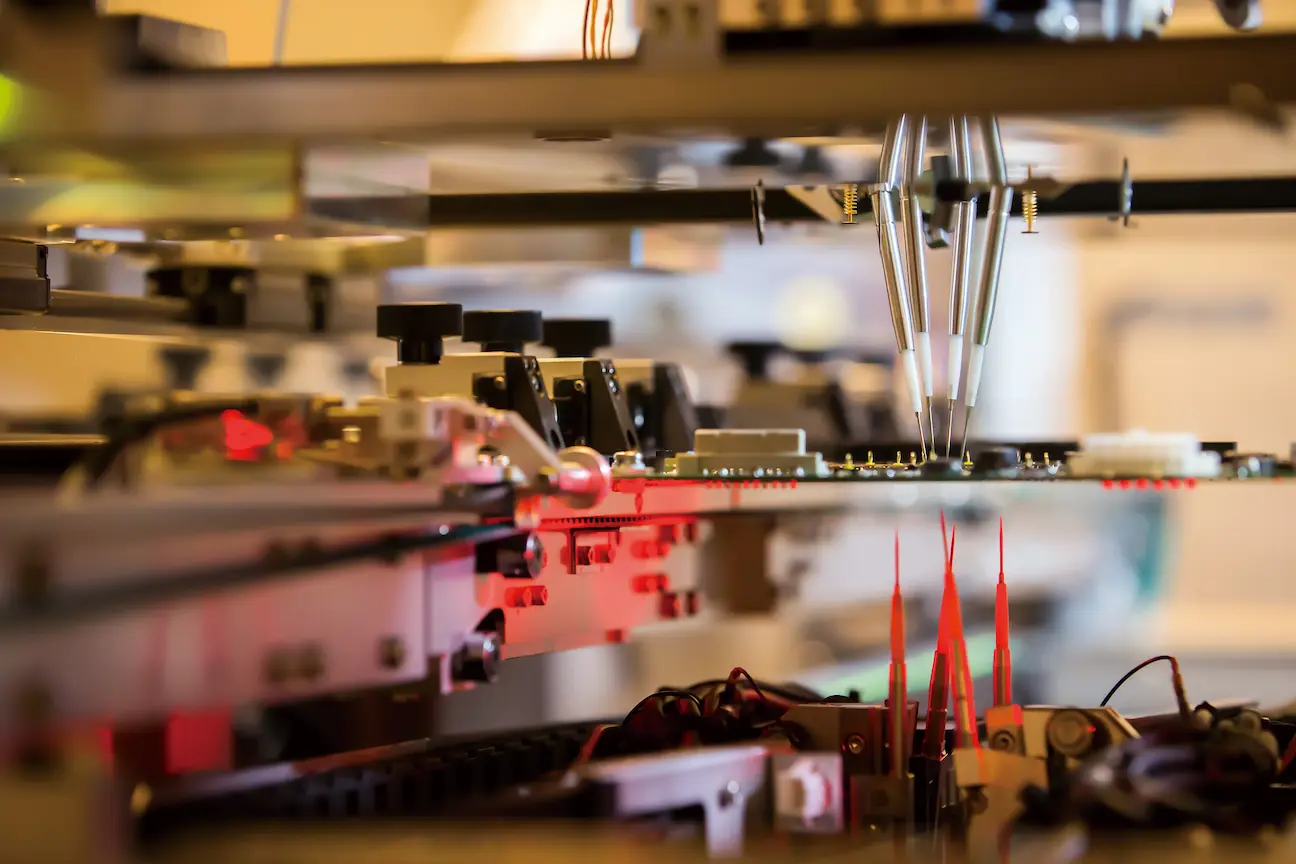

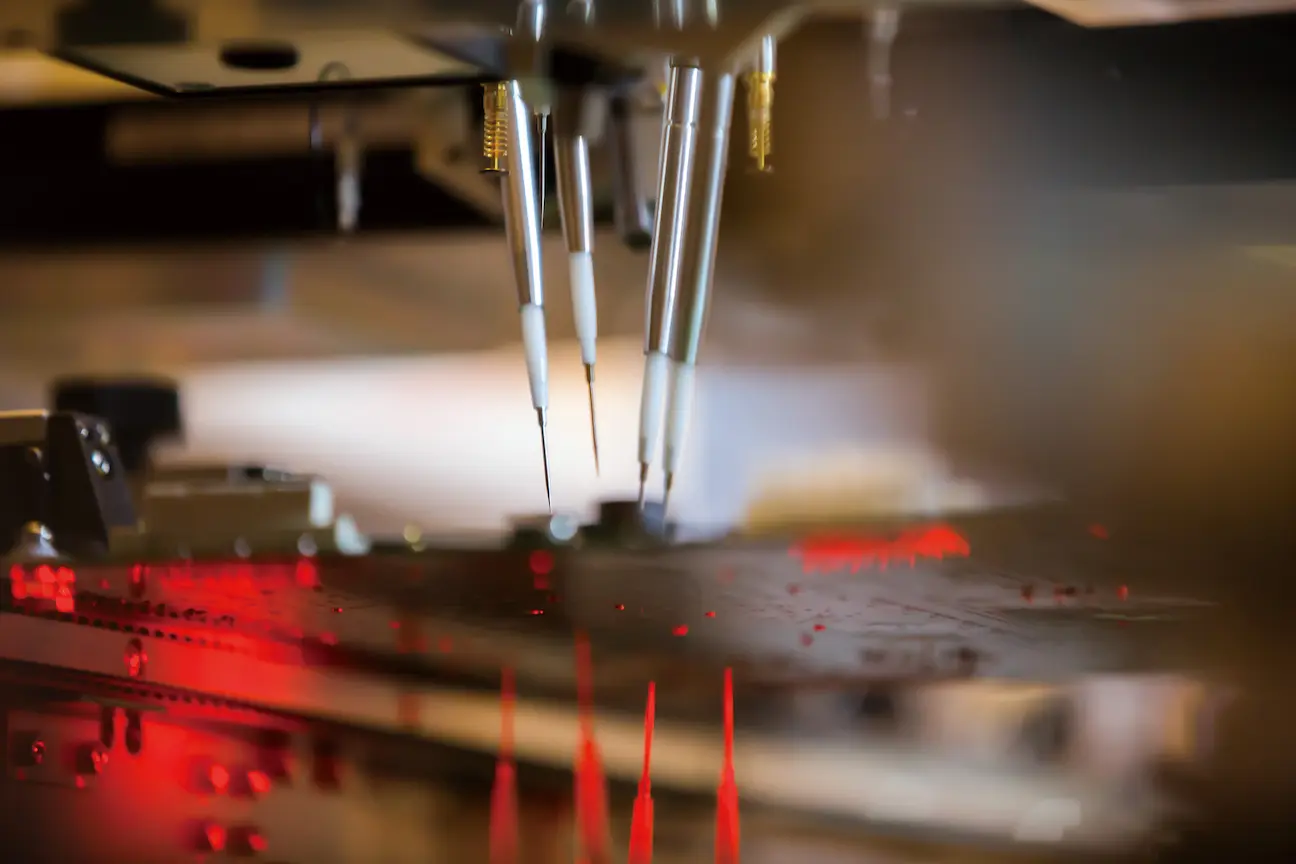

Die TAKAYA APT-1600FD-SL ist ein doppelseitige Testsystem, welches speziell für große Baugruppen entwickelt wurde. Es prüft mit bis zu zehn fliegenden Nadeln die Baugruppen gleichzeitig von der Ober- und der Unterseite, verfügt über ein Laser-Höhenmesssystem, nutzt Kameras und LED-Sensoren für die beidseitigen optischen Prüfungen.
Die Mechanik von der Oberseite und die Messelektronik wurde von der TAKAYA APT-1400F-SL übernommen. Damit wurde die hohe Präzision, die Kontaktsicherheit der Proben und die herausragende Zuverlässigkeit vererbt. In Abhängigkeit von der Baugruppe sind deutliche Steigerungen in der Testabdeckung und der Produktivität das Resultat. Das System ist als Standalone- und In-Line System erhältlich.
Die Highlights der APT-1600FD-SL:
- Einzigartige Mechanik mit 6 Köpfen & 10 Flying Probes
- Ultraschnelle XYZ-Motoren und Steuerungen
- 50% schneller als herkömmliche Flying Probe Testsysteme
- 25% genauer, kleinste Kontaktfläche 60µm
- Neues Design der Achsen und des XY-Tisches aus Granit
- Hochflexible „Composite Robot“ Longlife Mess- und Steuerleitungen
- Soft Touch Control
- Messelektronik direkt auf den Prüfköpfen
- Neuentwickelte flexible Baugruppenaufnahme
- Transportsystem mit automatischer Breitenverstellung
- SMEMA und HERMES Schnittstelle
- MES Kommunikation mittels OPC UA
- 2 x High Density CCD Farbkameras
- 4 x LED Ringlichtbeleuchtungen
- Positionskorrektur (Versatz, Verdrehung, Schrumpfung)
- Erkennung von verpolten, fehlenden, versetzten oder falschen Bauteilen
- 1D- und 2D-Barcodeerkennung
- Schriftzeichenerkennung
- Farberkennung von Bauteilen
- Color Real Map Funktion zur grafischen Ansicht der Baugruppen und der Kontaktpunkte
- 16 Bit DAC/ADC Messeinrichtung inkl. 3 x DC 4-Quadranten Spannungsversorgungen
- R, L, C Messungen
- Messspannung < 0,1V
- Kelvin Messungen
- Guardfunktionen
- Dioden- & Zenerdioden-Messfunktionen
- Transistoren / FET / Optokoppler / Relais / etc.
- DC/AC Strom- und Spannungsmessungen
- Spannungsregler / Operationsverstärker / Transformatoren
- Kennlinienmessungen von Bauteilen und Schaltungen
- Isolationsmessungen
- Durchgangsmessungen
- Frequenzmessungen
- AC Signalgenerator
- Cluster Tests
- IC Open Sensoren
- LED Tests (Farbe und Intensität)
- Laser für Höhenmessungen (Verwölbung und Bauteile)
- Net Signal Wave (Signaturanalyse)
- Integration externer Spannungsversorgungen und Prüfsysteme
- Multiprobe Systeme
